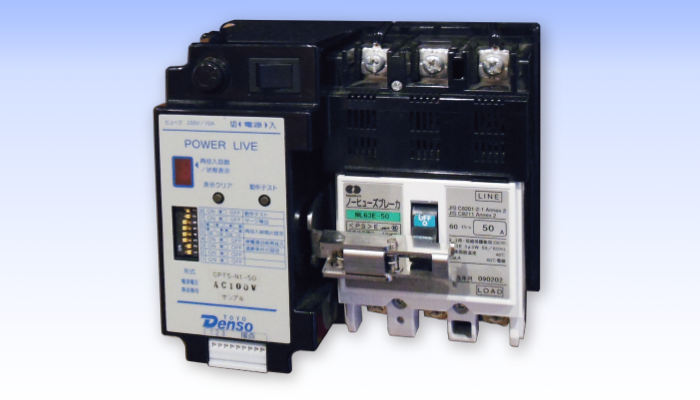

自動復帰ブレーカふっき君

落雷時のブレーカ復旧作業を自動的に行います。

自動復帰ブレーカふっき君は、ブレーカがトリップした要因を自動判断し、雷サージなどでトリップした場合のみ自動的に再投入する装置です。

特長

  • さまざまな動作モードを設定可能
  • 耐雷電圧 30kV
  • サージ検出機能
  • 外部接点出力
  • 460V仕様にも対応
  • 本製品はブレーカがトリップすると再度ブレーカが自動投入しますので、自動投入によって危険(火災など)が予測される一般設備などには使用しないでください。
  • 本製品は雷保護装置ではありません。機器の保護には別途アレスタ、耐電トランスなどをご使用ください。

事例

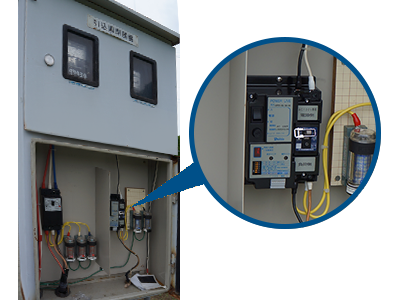

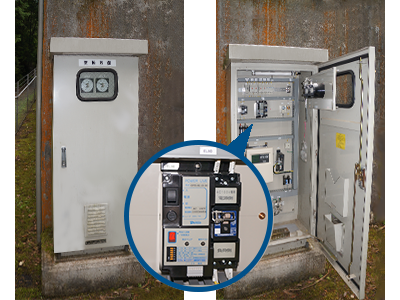

水道局の配水池やポンプ所で設置させていただいております。

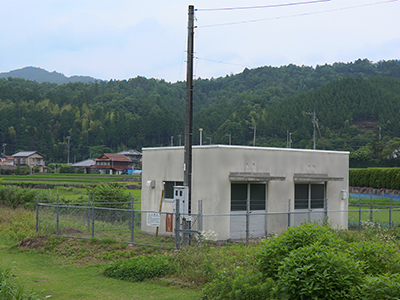

配水池

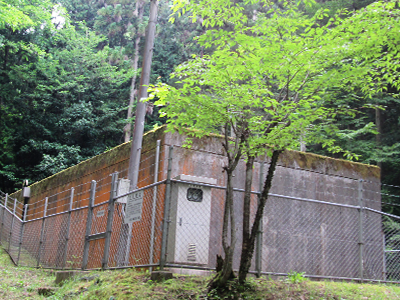

ポンプ所

実績

水道局様、NEXCO西日本様 他

仕様

電源電圧 AC100V/200V/460V
ブレーカタイプ MCCB/ELCB
定格電流 30AF:15A,20A,30A
60AF:50A,60A
100AF:100A
感度電流 30AF:15mA,30mA
60AF:15mA,30mA
100AF:30mA,100mA
再投入時間 5,10,30,60秒(設定)
動作回数表示 0~9回まで表示
動作テスト 動作テストボタンによるチェック
サージ検出機能 有り
異常判定条件 サージ検出有:サージ検出機能による判定
サージ検出無:瞬時判定及び間欠判定による判定
雷サージ電流耐量 7kA(8/20μs)
雷サージ耐電圧 30kV(1.25/50μs)
絶縁抵抗 100MΩ
動作寿命 10,000回
使用温度 -20~60℃(ブレーカ動作を除く)
  • 本製品はブレーカがトリップすると再度ブレーカが自動投入しますので、自動投入によって危険(火災など)が予測される一般設備などには使用しないでください。
  • 本製品は雷保護装置ではありません。機器の保護には別途アレスタ、耐電トランスなどをご使用ください。

落雷時のブレーカ復旧作業を自動的に行います

ブレーカがトリップした要因を自動判断し、
雷サージなどでトリップした場合のみ自動的に
再投入する装置です。
