VDSL(産業用モデム) 産業用VDSL2モデム NV-500

  • 製品概要
  • 製品外観
  • 製品仕様

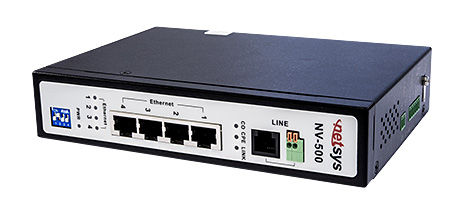

NV-500

NV-500は、1対のメタル線を利用してポイント-ポイント接続でのイーサネット通信を実現します。伝送距離が200mまでは双方向最大100Mbpsの伝送速度を可能にします。

また、ユーザはメタル線の距離や状態に応じてデータ伝送速度制限、または固定ノイズマージン等を選択することができます。

前面パネルにはリンク状態を確認できるLEDがあり、DIPスイッチ設定によってCO(親機)/CPE(子機)の切り替えが簡単に行えます。

-20~+70℃の広い動作温度に対応した産業用のVDSL2モデムです。

このようなお客様に最適なソリューションです

【LANの延長】
  • 構内のネットワーク(LAN)を数km延長したい。
【ネットワークカメラの設置】
  • メタル線で、高画質な映像伝送を実現したい。
【既存設備との併用】
  • 構内にあるメタル線で、より高速な通信速度を得たい。
【バックアップ回線の新設】
  • 低コストでより高速なバックアップ回線を新設したい。

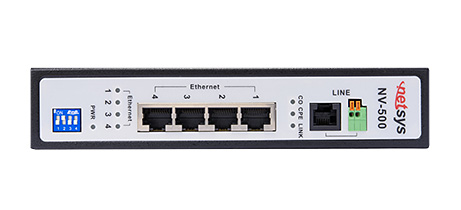

NV-500 FRONT IMAGE

NV-500 FRONT IMAGE

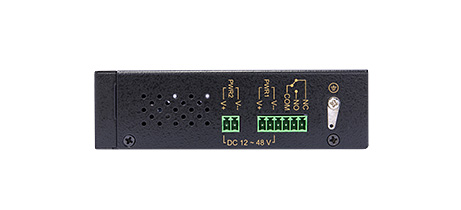

NV-500 SIDE IMAGE

NV-500 SIDE IMAGE

SPEC

■通信速度・距離
・High Bandモード、SNR6dB、INP0の場合
最大通信距離:2200m(上り0.4Mbps/下り4.5Mbps)
・Low Bandモード、SNR6dB、INP0の場合
最大通信距離:3300m(上り0.9Mbps/下り1.2Mbps)

■動作温度:-20~+70℃

■DIPスイッチによる簡単な親機/子機切替

■使用周波数帯域切替機能搭載
・High Band Mode:500kHz ~30MHz
・Low Band Mode:25kHz ~30MHz
※High Band Modeにすることで隣接するISDN回線(0~320kHz)との干渉を低減

■ポイント-ポイント構成に対応

伝送方式 ITU-T G.993.2(VDSL2)
伝送速度 双方向最大100Mbps
使用周波数帯域 ■High Band Mode:500kHz~30MHz
■Low Band Mode:25kHz~30MHz
最大フレーム長 1536byte(VLAN Tag含む)
インターフェース ■LANポート:RJ-45 10/100BASE-TX x4
・オートネゴシエーション ・オートMDI/MDI-X
■LINE(DSL)ポート:RJ-11 x1 または LINEターミナルブロック x1
寸法 (W)121 x(H)171 x(D)35 mm(突起部含まず)
重量 660g(本体のみ)
電源 DC12~48V
消費電力 8.64W(最大)
動作温度 -20~+70℃
動作湿度 5~95%RH(結露なきこと)
保存温度 -40~+70℃
規格・認定 VCCI Class A, FCC part 15 Class A, CE Marking
