SHDSL(産業用モデム) MiniFlex

  • 製品概要
  • 製品外観
  • 製品仕様

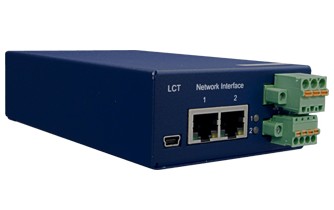

MiniFlex

1ペア双方向最大約15.2Mbpsの速度でデータ伝送を実現するG.SHDSL.bisモデム

MiniFlexはメタル線を利用して1ペア双方向最大約15.2Mbpsの速度でデータ伝送を実現するG.SHDSL.bisモデムです。

動作温度は-20~+70℃の広い範囲に対応しており、メタル線を利用して最大5.7kmまでLAN延長が可能です。
伝送速度の設定はTC-PAM標準モード、拡張モードからお選び頂けます。

ポイント-ポイント構成以外にデイジーチェーン構成や、RSTPを使用したリング構成にも対応可能です。
ポイント-ポイント接続時には、ボンディング(回線冗長化)機能によりイーサネットループを起こすことなく最大30.4Mbpsの速度でデータ伝送を実現します。

RoHS指令準拠製品です。

このようなお客様に最適なソリューションです

【LANの延長】
  • メタル線を利用してネットワークを数km延長したい。
【新規ネットワークの導入】
  • 構内にあるメタル線で、より早い通信速度を得たい。
  • 構内に光ファイバーが敷設されていない。敷設できない。
【優れた特徴】
  • 設定が簡単なモデムを利用したい。

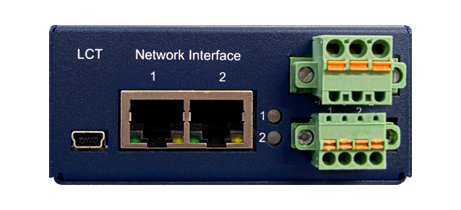

MiniFlex FRONT IMAGE

MiniFlex FRONT IMAGE

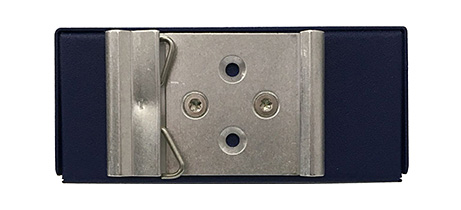

MiniFlex BACK IMAGE

MiniFlex BACK IMAGE

SPEC

■最大伝送速度
・TC-PAM標準モード(自動/固定):5.7Mbps
・TC-PAM拡張モード(固定のみ):15.2Mbps

■最大伝送距離:5.7km

■管理機能 TELNET, SNMP, HTTP

■DINレール設置

■接続構成
・ポイント-ポイント(ボンディング機能対応)
・デイジーチェーン(数珠つなぎ)
・リング(RSTP使用時)

規格 ・IEEE 802.3 10BASE-T ・IEEE 802.3u 100BASE-TX
・IEEE 802.1Q VLAN ・IEEE 802.1p CoS
・IEEE 802.1w RSTP
伝送方式 ・ITU-T G.991.2(G.SHDSL.bis)
伝送速度 TC-PAM
標準モード
192~5704kbps
(PAM16/32 ※64kbps単位で設定可能。上下速度対称。)
TC-PAM
拡張モード
192~15232kbps
(PAM4/8/16/32/64/128 ※64kbps単位で設定可能。上下速度対称。)
使用周波数帯域 0~1950kHz
最大フレーム長 2046byte(VLAN Tagを含む)
管理機能 TELNET, SNMP ,HTTP(webブラウザ/ステータス参照のみ)
インタ
フェース
LAN RJ-45(10/100BASE-TX) x2ポート
DSL ターミナルブロック x2ポート
USB Type Mini-B(メス) x1ポート ※未サポート
寸法 (W)145 x (H)39 x (D)87mm(突起部含まず)
重量 470g(本体のみ)
電源 DC18~72V
消費電力 6W(最大)
設置 DINレール
動作環境 温度 -20~+70℃
湿度 5~95%RH(結露なきこと)
保存環境 温度 -25~+55℃
湿度 5~95%RH(結露なきこと)
認定 VCCI Class A, CE Marking, WEEE, RoHS
製品保証期間 2年間
