MaxiiCopper Vi2300シリーズ

LANケーブルでPoE延長

*ご利用中のお客様向け製品情報です。*

新規ご購入をお考えのお客様は、「MaxiiCopper Vi2300Aシリーズ」をご覧ください。
MaxiiPower Vi2500シリーズとの接続はできません。
同シリーズとの接続をお考えのお客様は、「MaxiiCopper Vi2300Aシリーズ」をご覧ください。

MaxiiCopper Vi2300シリーズは、LANケーブルを利用してPoEの伝送距離を延長する装置です。コンパクトな筐体で-40~+75℃の広い動作温度を実現しました。

本来なら100mまでが限界のLAN伝送距離をPoEパススルーにより最大900mまで延長します。

本体にACアダプタを接続することでデータ伝送だけのLAN延長装置としてもお使いいただけます。

設定はDIPスイッチによる10/100Mbps、親機/子機の切り替えが可能です。さらに、子機に接続されたPoE端末への電源供給が可能です。

RoHS指令準拠製品です。

このようなお客様に最適なソリューションです。

【優れた特徴】

  • 端末への電源配線が難しい場所に設置したい。
  • 100mを超える距離で拠点間通信が必要な場所に設置したい。
  • 温度条件が厳しい場所で利用したい。
  • 設置スペースの確保が難しい場所で利用したい。
  • メガピクセルカメラの映像伝送で利用したい。

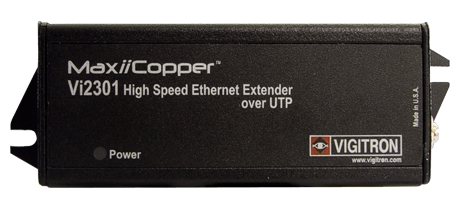

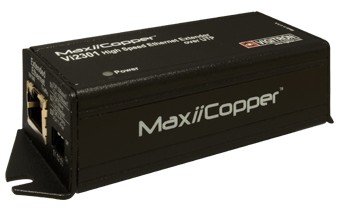

MaxiiCopper Vi2301 IMAGE

MaxiiCopper Vi2301 IMAGE

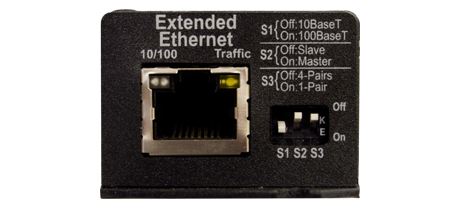

MaxiiCopper Vi2301:LAN(PoE延長側)IMAGE

MaxiiCopper Vi2301:LAN(PoE延長側)IMAGE

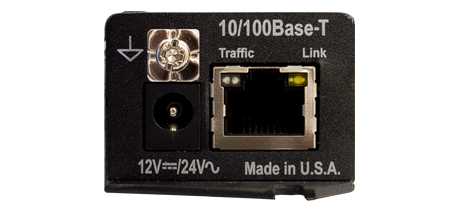

MaxiiCopper Vi2301:LAN(端末側)IMAGE

MaxiiCopper Vi2301:LAN(端末側)IMAGE

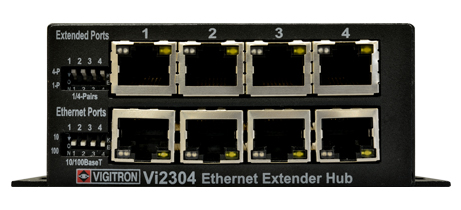

MaxiiCopper Vi2304 FRONT IMAGE

MaxiiCopper Vi2304 FRONT IMAGE

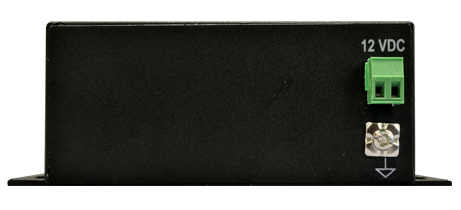

MaxiiCopper Vi2304 BACK IMAGE

MaxiiCopper Vi2304 BACK IMAGE

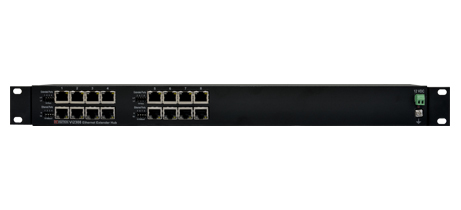

MaxiiCopper Vi2308 FRONT IMAGE

MaxiiCopper Vi2308 FRONT IMAGE

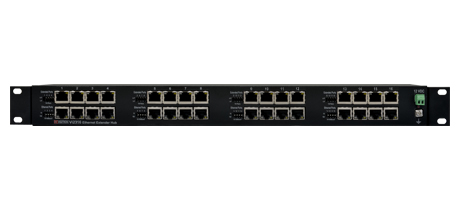

MaxiiCopper Vi2316 FORNT IMAGE

MaxiiCopper Vi2316 FORNT IMAGE

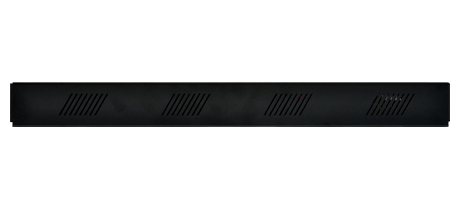

MaxiiCopper Vi2308/Vi2316 BACK IMAGE

MaxiiCopper Vi2308/Vi2316 BACK IMAGE

SPEC

■動作温度:-40~+75℃

■コンパクト設計

■伝送速度
10Mbps/100Mbpsの切り替え可能

■PoEパススルー機能によりPoEインジェクタ及びPoEスイッチからの受電・PD機器への給電が可能

■PoE給電使用時でも高いスループットを実現。

  • 100BASE-TX:1,518byte時 最大98.7Mbps
  • 100BASE-TX:64byte時 最大76.2Mbps

■PoE給電 最大伝送距離

  • 設定速度10Mbps:約900m(CAT5e LANケーブル)
  • 設定速度100Mbps:約650m(CAT5e LANケーブル)

■DC電源(各ACアダプタ)のみの駆動で通常のLAN延長装置として利用可能

  • 設定速度10Mbps:約900m(CAT5e LANケーブル)
  • 設定速度100Mbps:約700m(CAT5e LANケーブル)

■設定機能
DIPスイッチ(速度設定、親機/子機、1ペア/4ペア)

■接続構成

  • ポイント-ポイント(Vi2301)
  • ポイント-マルチポイント(Vi2304/Vi2308/Vi2316)

※Vi2301をLAN延長でご使用の際は、別途ACアダプタをご購入ください。

シリーズ名 MaxiiCopper Vi2300
製品名 Vi2301 Vi2304 Vi2308 Vi2316
伝送方式 メーカー独自方式
伝送速度 10/100Mbps
使用
周波数帯域
10BASE-T
モード
0~6MHz
100BASE-TX
モード
0~60MHz
最大フレーム長 9074byte(VLAN Tagを含む)
管理機能
インタ
フェース
10/100
BASE-T
Ethernet
ポート
RJ-45
x 1ポート
RJ-45
x 4ポート
RJ-45
x 8ポート
RJ-45
x 16ポート
10BASE-T(全二重)/100BASE-TX(全二重)
・オートMDI/MDI-X対応
UTP
Extended
Ethernet
ポート
RJ-45
x 1ポート
RJ-45
x 4ポート
RJ-45
x 8ポート
RJ-45
x 16ポート
10BASE-T(全二重)/100BASE-TX(全二重)
設定 DIPスイッチ(10/100BASE-TX, Master/Slave, 1pair/4pair)
寸法 (W)40 x
(H)30 x
(D)95 mm
(突起部
含まず)
(W)92 x
(H)42 x
(D)85 mm
(突起部
含まず)
(W)432 x(H)44 x(D)88 mm
(突起部含まず)
重量 120g
(本体のみ)
265g
(本体のみ)
820g
(本体のみ)
1500g
(本体のみ)
筐体素材 アルミニウム
電源 ・DC 12Vのみ
(PoE
給電不可)
・PoE入力
(PoE
給電可能)
・DC 12Vのみ(PoE給電不可)
・DC 12V + PoE入力(PoE給電可能)
消費電力 2.5W
(最大)
6W
(最大)
14.4W
(最大)
30W
(最大)
動作環境 温度 -40~+75℃
湿度 0~95%RH(結露なきこと)
保存環境 温度 -40~+85℃
湿度 0~95%RH(結露なきこと)
認定 VCCI Class A, RoHS, CE Marking, WEEE
製品保証期間 3年間
付属品 ■TRG1512-A AC アダプタ x1個(Vi2304)
■TRG70A120 ACアダプタ x1個(Vi2308/Vi2316)
■電源ケーブル x1本
■電源コネクタ x1本

※PoE機能をご利用の際には接続するケーブルや端末に関して注意点があります。不明な点はお問い合わせ下さい。

給電距離性能 【IEEE 802.3af(最大 15.4W給電)】
通信速度 100BASE-TX 10BASE-T
ペア数 4Pairs 1Pairs
距離 100m 9.0W 10.0W
200m 8.6W 9.5W
300m 8.2W 9.1W
400m 7.5W 8.0W
500m 6.0W 6.4W
600m 5.0W 5.4W
700m 4.6W
800m 4.0W
900m 3.5W

※IEEE 802.3af – PoE 電圧 48V 出力

給電距離性能 【IEEE 802.3at(最大 15.4W 給電)】
通信速度 100BASE-TX 10BASE-T
ペア数 4Pairs 1Pairs
距離 100m 15.4W 15.4W
200m 15.4W 15.4W
300m 15.4W 15.4W
400m 15.4W 15.4W
500m 12.0W 12.4W
600m 9.8W 10.4W
700m 8.8W
800m 7.2W
900m 5.0W

※IEEE 802.3at – PoE 電圧 56V 出力(TR30P-560-03 PoE インジェクタ使用)
