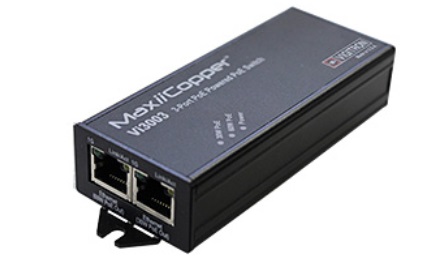

MaxiiCopper Vi3003

LANケーブル用PoE++(60W)リピータスイッチ

  • ギガビット対応
  • 2ポートPoE給電対応
  • カスケード接続可能台数:8台(最大)
  • 動作温度:-40~+75℃

MaxiiCopper Vi3003は、UTPケーブルを使用して最大100mまでLAN延長可能な、1台につき2ポート出力できる屋内用リピータスイッチです。

動作温度が-40~+75℃と広く、かつ、コンパクト設計で、温度環境の厳しい場所や小さいスペースでも設置いただけます。

RoHS指令準拠製品です。

※PoE端末の消費電力によって延長できる距離に制限があります。

■接続構成例(1)

■接続構成例(2)

このようなお客様に最適なソリューションです。

  • 60W給電に対応したPoEリピータスイッチを導入したい。
  • ギガビット対応のPoEリピータスイッチを導入したい。

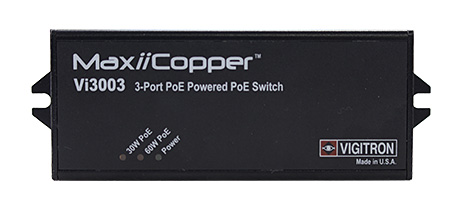

MaxiiCopper Vi3003 TOP IMAGE

MaxiiCopper Vi3003 TOP IMAGE
MaxiiCopper Vi3003 FRONT IMAGE

MaxiiCopper Vi3003 FRONT IMAGE

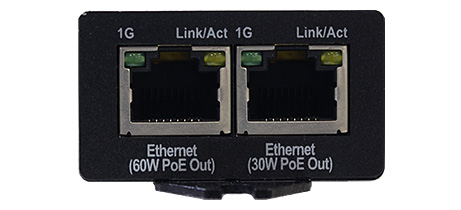

MaxiiCopper Vi3003 BACK IMAGE

MaxiiCopper Vi3003 BACK IMAGE

SPEC

■伝送速度:10/100/1000Mbps

■最大給電電力:60W

■カスケード接続可能台数:8台(最大)

■動作温度:-40~+75℃

製品名 MaxiiCopper Vi3003
商品コード 172-VG-013
伝送方式 メーカー独自方式
規格 ・IEEE 802.3 10BASE-T
・IEEE 802.3u 100BASE-TX
・IEEE 802.3ab 1000BASE-T
・IEEE 802.3x Flow Control and Back Pressure
・IEEE 802.1Q VLAN Tag
・IEEE 802.3af PoE
・IEEE 802.3at PoE Plus
伝送速度 10/100/1000Mbps※1
ジャンボフレーム 10Kbytes
VLAN登録数 4096(VLAN ID:1~4096)
QoS ToS
最大フレーム長 10Kbyte(VLAN Tag含む)
インタフェース ■RJ-45 x3ポート
・10/100/1000BASE-T
・オートネゴシエーション
・オート MDI/MDI-X
・PoE(Power over Ethernet)
PoE 給電方式 AB共用方式
最大給電電力 60W(60W PoE Outポート※2)/30W(30W PoE Outポート)
使用可能ケーブル Cat5以上
カスケード接続可能台数 8台(最大)
寸法 (W)45 x(H)25 x(D)106 mm(突起部含まず)
重量 117g
電源 PoE
消費電力 3W(最大・本体のみ)
動作温度 -40~+75℃
動作湿度 0~95%(結露なきこと)
保存温度 -40~+85℃
認定 RoHS, CE Marking, WEEE, VCCI classA
製品保証期間 3年間

※1:伝送速度は、使用する端末によって自動で切り替わります。接続端末の速度設定は、オートネゴシエーションでお使いください。(固定速度設定はサポートしておりません)
※2:60W PoE Outポートは、接続されたデバイスがPoE対応であるかにかかわらず強制的に電力供給を行います。PoE非対応の機器は絶対に接続しないでください。
