MaxiiCopper Vi2300W

防水モデル LANケーブルでPoE++(60W)延長

MaxiiCopper Vi2300Wは、LANケーブルを利用した、PD(受電側機器)へ最大60W電力給電可能なPoE延長装置です。

本来なら100mまでが限界のLAN伝送距離を、PoEパススルーにより最大900mまで延長します。さらに、子機に接続されたPDへの電源供給が可能です。

電源の引き回しが困難な環境にIPカメラ等のPoE端末を設置する際に最適のソリューションです。

防水モデル(IP67)で、かつ動作温度が-40~+75℃と広いため、屋外でのLAN延長およびPoE給電に最適です。

RoHS指令準拠製品です。

■接続構成例

このようなお客様に最適なソリューションです。

  • 端末への電源配線が難しい場所に設置したい。
  • 100mを超える距離で拠点間通信が必要な場所に設置したい。
  • 屋外で使用したいため防水モデルを導入したい。

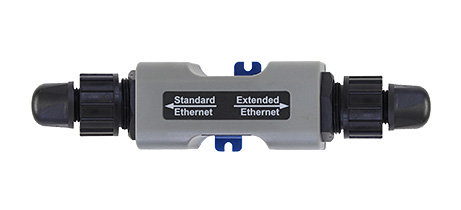

MaxiiCopper Vi2300W TOP IMAGE

MaxiiCopper Vi2300W TOP IMAGE

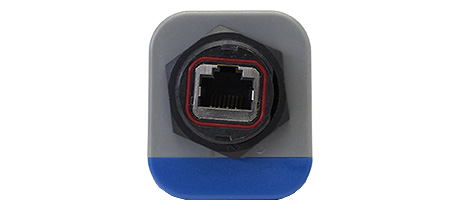

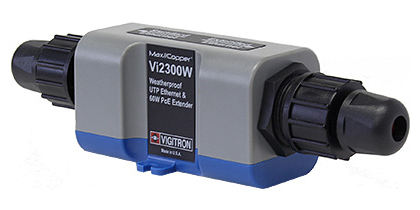

MaxiiCopper Vi2300W IMAGE

MaxiiCopper Vi2300W IMAGE
MaxiiCopper Vi2300W 防水コネクタセット

MaxiiCopper Vi2300W 防水コネクタセット

SPEC

■防水・防塵性能:IP67

■動作温度:-40~+75℃

■最大供給電力:60W

■伝送速度:10Mbps/100Mbps ※自動切替

製品名 MaxiiCopper Vi2300W
商品コード 172-VG-015
規格 IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3af/at Power over Ethernet
伝送方式 メーカー独自方式
伝送速度※1 10/100Mbps※1
使用周波数帯域 100BASE-TX:約0~60MHz
10BASE-T:約0~6MHz
最大フレーム長 9600byte(VLAN Tag含む)
インタフェース 10/100BASE-T
ポート
■RJ-45 x1
・10BASE-T(Full Duplex) or 100BASE-TX(Full Duplex)
Extended
Ethernetポート
使用可能ケーブル Cat5以上
接続可能PD端末(PoE延長時) 60W以下(IEEE802.3af/at、PoE++※2
入力電力(PoE延長時) 最大74W
寸法 (W)47 x(H)40 x(D)173 mm(突起部含まず)
重量 227g
電源 PoE(PoE延長で使用する場合)
消費電力 1.5W(最大)
動作温度 -40~+75℃
動作湿度 0~95%(結露なきこと)
保存温度 -40~+80℃
防水・防塵性能 IP67
認定 FCC Class B, VCCI classA, RoHS, CE Marking, WEEE
EN 5502:2006+A1:2007
EN 61000-3-3:2008,
EN 61000-3-2:2006+A1:2009+A2:2009
EN 55024:1998+A1:2001+A2:2003
製品保証期間 3年間

※1:伝送速度は、使用するLANケーブルの長さによって自動で切り替わります。
接続端末の速度設定は、オートネゴシエーションでお使いください。(固定速度設定はサポートしておりません)
※2:PoE++とは、概ね最大消費電力60Wで動作するPDへのPoEをさします。
