ABiLINX 3101T/ABiLINX 3101R

同軸ケーブルでPoE(+)延長

ABiLINX 3101T/ABiLINX 3101Rは、最大2,400mの同軸ケーブル上でイーサネットデータの伝送を延長すると同時に、PoE電力の伝送距離を延長することが可能なPoE延長装置です。

ABiLINX 3101Tは、同軸ケーブル通して、ACアダプタ等の電源から供給された電力と端末から受信したデータをABiLINX 3101Rに送信します。

ABiLINX 3101Rは、LANケーブルを通して、受電した電力とイーサネットデータをPoE(PoE+)端末に送信します。

端末への電源配線が難しい環境や100m以上離れた場所にIPカメラ等のPoE端末を設置する際に最適なソリューションです。

RoHS指令準拠製品です。

■接続構成例

このようなお客様に最適なソリューションです。

  • 同軸ケーブルを使用してIPカメラ等のPoE機器へ給電したい。(最大4台)
  • 端末への電源配線が難しい環境で利用したい。
  • 100mを超える距離で拠点間通信が必要な場所で利用したい。

■給電距離性能

同軸ケーブル
Line間の距離※1 200m 600m 1000m 1800m 2400m
伝送速度※2 上り※3 100Mbps 93Mbps 43Mbps 9Mbps 5Mbps
下り※3 100Mbps 100Mbps 82Mbps 30Mbps 20Mbps
PoE給電容量 25W 15W 8W 3W 2W

※1:5C-2V(5C-FB)同軸ケーブル使用
※2:長距離モードでの実効速度です。
※3:上り:ABiLINX 3101R → ABiLINX 3101T
下り:ABiLINX 3101T → ABiLINX 3101R

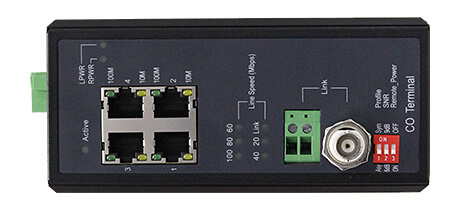

ABiLINX 3101T FRONT IMAGE

ABiLINX 3101T FRONT IMAGE

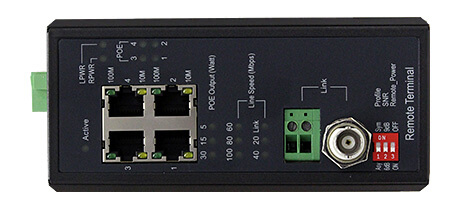

ABiLINX 3101R FRONT IMAGE

ABiLINX 3101R FRONT IMAGE

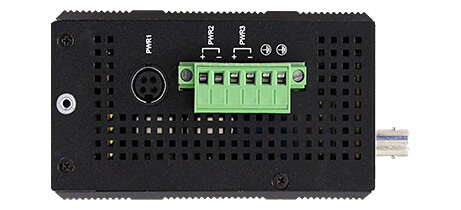

ABiLINX 3101T/R TOP IMAGE

ABiLINX 3101T/R TOP IMAGE

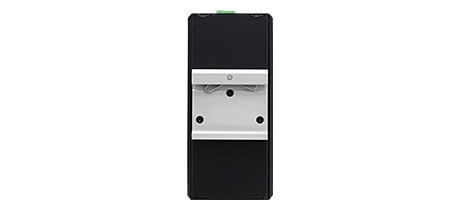

ABiLINX 3101T/R BACK IMAGE (DINレール取付金具装着済み)

ABiLINX 3101T/R BACK IMAGE
(DINレール取付金具装着済み)

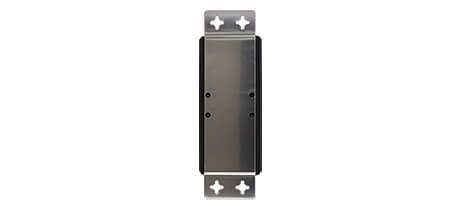

ABiLINX 3101T/R BACK IMAGE (パネルラックマウント金具装着済み)

ABiLINX 3101T/R BACK IMAGE
(パネルラックマウント金具装着済み)

SPEC

■同軸ケーブルを利用したPoE延長

■PoE延長最大伝送距離:2,400m

■最大伝送速度:双方向100Mbps

■PoEポート x4搭載(ABiLINX 3101R)

製品名 ABiLINX 3101T ABiLINX 3101R
伝送方式 ITU-T G.993.2(VDSL2 Profile) ABiLINX 3108T/3101Tに従う
最大伝送速度 双方向100Mbps
使用周波数帯域 30kHz~30MHz
最大フレーム長 1994byte
規格 IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3af/at PSE(Rのみ)
インタフェース イーサネット RJ-45(10/100BASE-TX) x4ポート
Line(DSL) ・ターミナルブロック x1ポート
・同軸ポート(BNCメス) x1ポート
※ターミナルブロックと同軸ポートはいずれかが使用可能です。両ポート同時に使用することはできません。
寸法 (W)62 x(H)135 x(D)106.5 mm(突起部含まず)
重量 700g(本体のみ) 725g(本体のみ)
設置方法 DINレール、パネルラックマウント
電源 48~57VDC ・ABiLINX 3108T/3101Tから給電:最大96VDC
・ローカル給電:48~57VDC
※ABiLINX 3108T/3101Tからの給電または、ローカル給電のいずれかが使用可能です。
最大消費電力 Remote_Power ON 52W(3101T + 3101R + 30W負荷使用時)
Remote_Power OFF 5W 127W(計120W負荷使用時)
動作温度 -40~+75℃
動作湿度 10~95%RH(結露なきこと)
保存温度 -40~+85℃
規格・認定 VCCI classA, CE Marking, FCC Part 15 Class A, EN60950
製品保証期間 1年間
付属品 ■DINレール取付金具 x1
■パネルラックマウント x1
■金具取付用ネジ x4
■電源コネクタ(本体装着済み) x1
