アース線T形分岐圧着端子用絶縁カバー

クロスサイズという合理的な思考概念 アース線用T型圧着端子カバー

T-20~T-76までの圧着箇所はF-SとF-Mのに2種類あればOK!
T-44にはどちらでも使用可能です。これがどちらでも良いクロスサイズ!

接地線分岐圧着部の絶縁用。結束バンド固定型の「小から中サイズ」を2種類に集約しました。

特長

アース線のT形分岐用

接地線(アース線)の識別を兼ねたT形圧着端子カバーで、一目でアースの分岐箇所を判別でき、誤切断・誤接続防止にも効果が期待できる製品です。

ユニークなクロスサイズ形

現行の「T形圧着端子カバー」は留め具の構造上、圧着端子サイズと同型のカバーが必要ですが、ミドルフリーサイズの本製品は、巻き付けサイズが比較的自由ですから、F-SとF-Mサイズの2種類で、T-20~T-76までの5種類の端子に対応しています。在庫カバーの種類が減ったことで、材料管理の手間も省エネです。

留め方の改良

プラスチックの「3個のボッチ」をカバーの穴に差し込む従来型の端子カバーは、その上から外れ防止のために結束バンドで留めるという二度手間の作業をしていました。また、3個のボッチは、なかなか留めづらくイライラしていました。

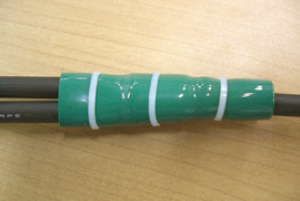

本製品は結束バンド3カ所留めだけの簡単操作で固定できますから、作業の手間は二分の一で、作業性の向上を期待できます。

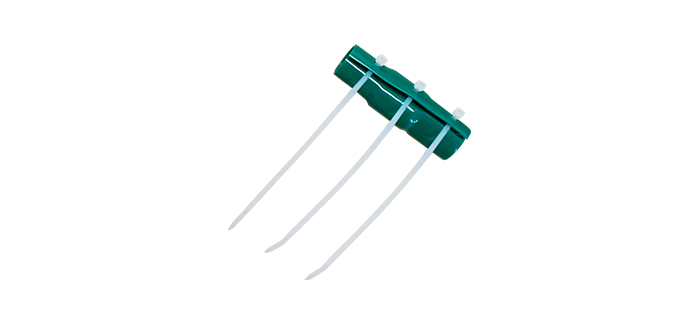

結束バンド添付

本製品には、圧着端子カバー固定用結束バンドが添付されており、結束バンドを別購入する必要はありません。

結束バンドループ

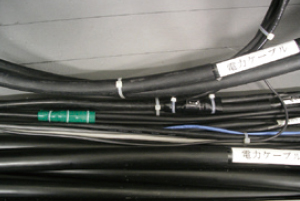

分岐接続箇所施工例

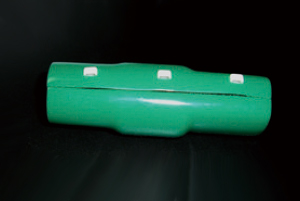

本製品と従来品の識別比較

アース線T形圧着端子カバーS(F-S)

使用材料 塩化ビニール・ナイロン・ポリプロピレン
適合圧着端子 T-20・26・44

アース線T形圧着端子カバーM(F-M)

使用材料 塩化ビニール・ナイロン・ポリプロピレン
適合圧着端子 T-44・54・76
