ワゴナーズ クリート システム

  • 製品概要
  • 製品外観
  • 製品仕様

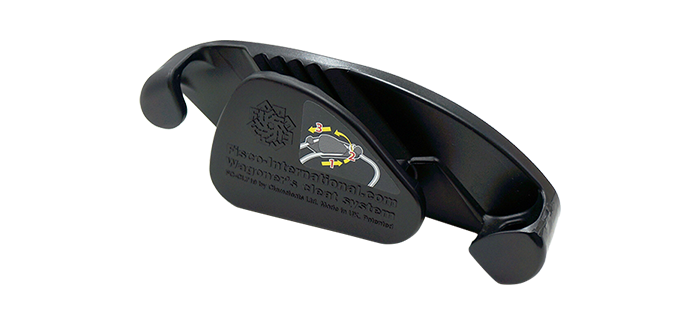

ワゴナーズクリートシステム

締める・結ぶ・吊り上げを科学する絶縁ロープワーククリート

閂(かんぬき)縛り、南京縛り、万力縛りトラック縛りと呼ばれているロープワークを簡単に締められる樹脂製クリートです。

フィスコインターナショナル社発案の製品Wagoner’s cleat system®を、英国Clamcleats Limitedのpatentの上に共同開発し、英国Clamcleats Limitedが製造するMade in UK.です。本製品Wagoner’s cleat system®(ワゴナーズクリートシステム)は、意匠権及び商標登録取得済みです。

特長

閂(かんぬき)縛り、南京縛り、万力縛り、トラック縛り

これほど多くの呼ばれ方をしている代表的なロープの縛り方。
海外でもWagoner’s hitch(ワゴナーズ ヒッチ)Trucker’s hitch(トラッカーズ ヒッチ)など、実に多彩な業種で使用されいるポピュラーな荷造り縛りです。
特徴は、結び目(正確にはロープの途中に作製した輪)からロープを折り返すことで、引いて締め上げる力が2倍近くになる「滑車」の役目をするロープワークで、固定する荷物等が非常に良く締まります。

難しい南京縛りを、あっ!という間にワンアクション固定

グルッと回し引っ掛けたロープをワゴナーズクリートにはさむだけ。誰にでも出来る簡単な操作でガッチリ固定。
また、グッと食い込んだロープもワンアクションで外せる世界のロープワークの歴史を一変する製品です。

英国クラムクリート社と共同開発した信頼の製品

イギリスのClamcleats Limitedは、ヨット・キャンプ用品に使用されているロープ(シートとも言う)をワンタッチで固定するClamcleat®(クラムクリート)の技術でヨット業界No,1の信頼を得ている会社です。
わたしたちフィスコインターナショナルが発案したWagoner’s cleat system®(ワゴナーズクリートシステム)の可能性に英国のClamcleats Limitedが賛同し、画期的なクリートの共同開発・製品化が実現しました。

1.5kNの牽引力を誇ります

Wagoner’s cleat system®(ワゴナーズクリートシステム)のクリートは、引張試験で1.5kNの牽引力が実証されています。
また、ワゴナーズクリートに使用されるロープ(シート)は、クリート破壊より先に破断することのないものを使用しています。このロープ(シート)は、伸縮性をもつ素材を使用していますので、急激な動的過負荷に対するクリート本体への衝撃を吸収し、破壊エネルギーを軽減させております。

金属を使用しない絶縁素材、海洋でも使用のシートは湿気もOK

これほど多くの呼ばれ方をしている代表的なロープの縛り方。
ワゴナーズクリートは米国デュポンの高融点ナイロン樹脂製、使用するシート(ロープ)も海洋で使用する耐水性ですから、電気室等の短絡事故の可能性がある場所や、湿気の多い場所での使用にも最適です。

  • ®が付与された Wagoner’s cleat system(ワゴナーズクリートシステム) は、Fisco International Inc.の登録商標あるいは商標です。
  • ®が付与された Clamcleat(クラムクリート) はEngland Clamcleats Limitedの登録商標あるいは商標です。
  • ®が付与された Zytel (ザイテル) は、米国デュポンの高融点ナイロン樹脂に関する登録商標あるいは商標です。

Wagoner’s cleat system基本的な使用方法

Wagoner’s cleat system®(ワゴナーズクリートシステム)の基本的な使用方法を配信中です。その他の使用方法としては、ワゴン車、ワンBOXカーの荷の固定、仮置きした装置等の転倒防止を想定しています。

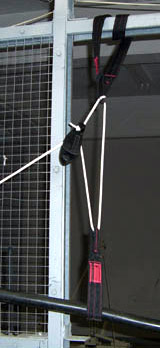

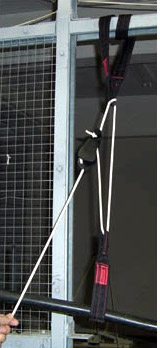

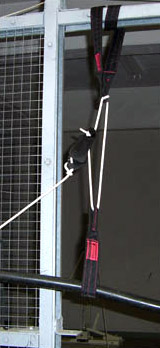

Wagoner’s cleat systemその他の使用方法

クリートにロープを掛けて引くだけで、ケーブルは引き上げられる。
ロープを引く角度の自由度は大。
クリートにの終端フック内にロープを入れて引くと、ロープが引き戻される心配がない。
ロープを引く角度の自由度は小。
引き終わったロープの余長が風等により「たなびく」事を危惧する方は、軸にしたロープを数回ひねり、終端フックへ掛けると安心できます。
使用用途 電線等の仮吊り・くせとり、ワゴン車など荷台の荷の固定、 棒状長尺物の結束、搬入直後の仮置き装置固定その他
寸 法 140mm×52mm×28mm
重量(クリートのみ) 75g
色(クリートのみ)
材質(クリートのみ) Zytel®(ザイテル™)E51HSB NC010
耐荷重 1.5kN
専用ロープ添付 長さはお客様の注文に応じます
オプション 牽引ベルト(38mm幅、最大荷重300kg)※下記写真
長さはお客様のご注文に応じます。
Wagoner’s cleat system®のロープが擦れて、または食い込んで傷が付くような場合に用います。最大荷重は300kgですので、重機の台付けには、過負荷にくれぐれも使用しないで下さい。
